JDSB系列砂泵能與美國mission sandmaster泵完全互換

時間：2019-05-27

01-JDSB4×3×13_副本.jpg 02-JDSB4×3×13_副本.jpg

01-JDSB10×8×14_副本.jpg 03-JDSB10×8×14_副本.jpg

一、用途及適用范圍

JDSB系列離心式砂泵不但具有JSB系列離心泵的優點，而且設計更緊湊，適應性更強，可以由液壓馬達來驅動。所以還可以用在油田的壓列車、混砂車上。除了設計形狀和軸外，其它零部件都是和JDSB系列離心泵通用的。它的外形尺寸和軸都比普通泵短4英寸，當裝備空間有限的時候，JDSB離心泵就是最佳的選擇。

現有JDSB3×2×13，JDSB4×3×13，JDSB5×4×14，JDSB6×5×11，JDSB6×5×14，JDSB8×6×11，JDSB8×6×14，JDSB10×8×14等8種型號可選。

二、結構特點

該系列離心式砂泵的特點是：

1、與美國MISSION泵互換，所有的配件均可與美國MISSION互換，制造標準也是按MISSION泵制造的，因此，在國際市場具有廣闊的銷售市場；

2、系列砂泵共有8種泵，適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用，備件及維修方便、節約成本；

3、開式葉輪，適于輸送高粘度的鉆井液；

4、采用機械密封和盤根密封組合密封，密封效果好，使用壽命長；

5、主要零部件（泵殼、葉輪、機械密封盒）均為耐磨球鐵QT600-3，樹脂砂精密鑄造，使用壽命長、外型美觀。

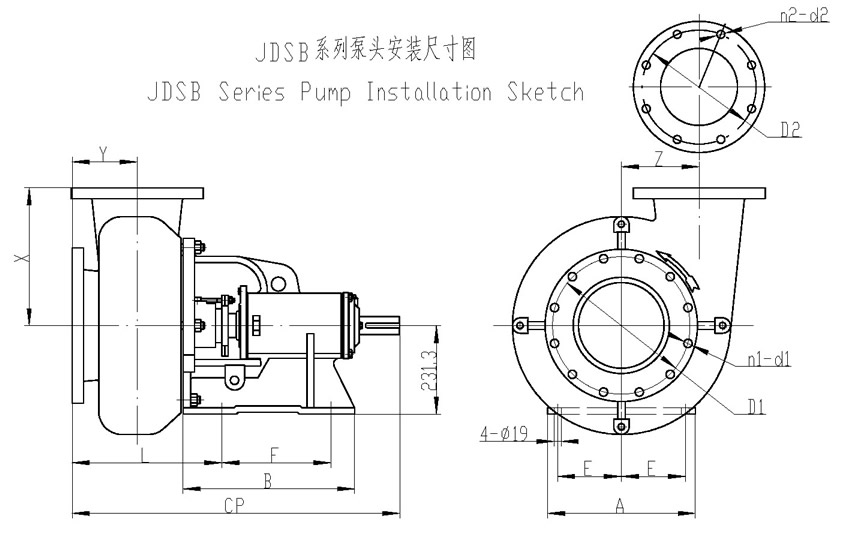

三、砂泵液力端（泵頭）外形尺寸

泵型號	主要安裝尺寸
	D1		n1-d1		D2		n2-d2		A	B	E	F	L	X	Y	Z	CP
	公制	英制	公制	英制	公制	英制	公制	英制	A	B	E	F	L	X	Y	Z	CP
JDSB10×8×14	350	361.6	12-23	12-25	295	298	8-22	8-22.2	387	449	166.7	285.75	391.5	360.36	169.86	203.2	856.8
JDSB8×6×14	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	387	449	166.7	285.75	380.1	355.6	158.75	212.73	845.5
JDSB8×6×11	295	298	8-22	8-22.2	240	241.3	8-22	8-22.2	387	449	166.7	285.75	380.1	355.6	158.75	212.73	845.5
JDSB6×5×14	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	387	449	166.7	285.75	348.65	279.4	146.05	152.45	814
JDSB6×5×11	240	241.3	8-22	8-22.2	210	215.9	8-22	8-22.2	387	449	166.7	285.75	347.15	279.4	146.05	152.45	812.5
JDSB5×4×14	210	215.9	8-22	8-22.2	180	190.5	8-19	8-19	387	449	166.7	285.75	316.1	279.4	129.64	155.56	781.5
JDSB4×3×13	180	190.5	8-19	8-19	160	152.4	4-19	4-19	387	449	166.7	285.75	281.1	260.35	107.95	171.45	746.5
JDSB3×2×13	160	152.4	4-19	4-19	125	120	4-19	4-19	387	449	166.7	285.75	263.35	260.35	95.25	177.8	728.7
